Pečica – kako zamenjati motor ventilatorja (2)

Rešitev

Pred vsakim popravilom ali vzdrževalnim posegom vedno preberite varnostne informacije v uporabniškem priročniku za svoj izdelek.https://www.electrolux.com/support/user-manuals/

OPOZORILO!NEVARNOST ELEKTRIČNEGA UDARA

Pred vsakim popravilom ali vzdrževalnim posegom izklopite aparat in izvlecite omrežni vtikač iz vtičnice.

OPOZORILO!NEVARNOST POŠKODBE

Pri premikanju aparatov bodite vedno previdni. Težje aparate naj zaradi varnosti vedno prenašata dve osebi. Vedno uporabljajte zaščitne rokavice in zaščitno obutev. Zaščitne rokavice nosite ves čas, da se zaščitite pred urezninami zaradi ostrih robov.

OPOZORILO!NEVARNOST POŠKODBE OČI

Pri vzdrževalnih ali popravilnih delih, ki vključujejo vzmeti, nosite zaščitna očala.

OPOZORILO!NEVARNOST OPEKLIN

Pred kakršnim koli popravilom ali vzdrževalnim posegom se prepričajte, da naprava ni vroča.

OPOZORILO!NEVARNOST ZADUŠITVE

Majhni deli niso primerni za otroke, mlajše od 3 let. Vse majhne dele in embalažo hranite izven dosega otrok.

Izdelek smejo uporabljati ali nameščati samo odrasle osebe.

Poskrbite, da boste izdelek uporabljali samo za njegov predvideni namen in preverite, ali je združljiv del za izdelek, za katerega je namenjen.

Ne uporabljajte ali nameščajte izdelka, če je poškodovan.

Upoštevajte, da lahko samostojno ali nestrokovno popravilo, če ni izvedeno pravilno, povzroči varnostna tveganja in lahko razveljavi garancijo. Ključno je, da imate potrebno znanje in izkušnje.

KAKO ZAMENJATI MOTOR VENTILATORJA

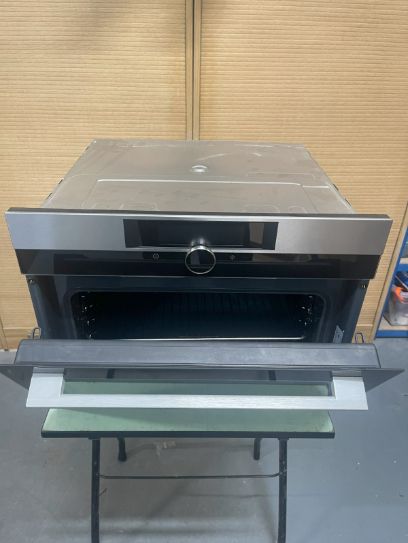

1. Izključite aparat iz električnega omrežja in odprite vrata. (Vrata MORajo ostati odprta ves čas popravila.)

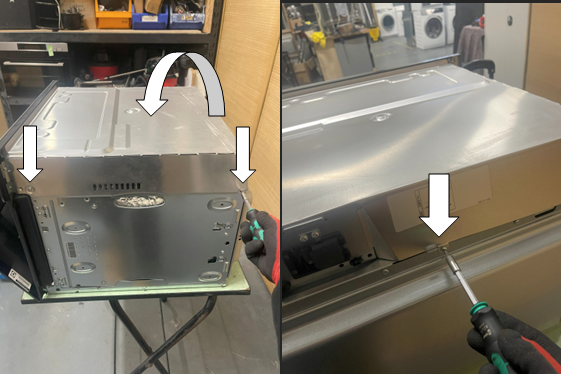

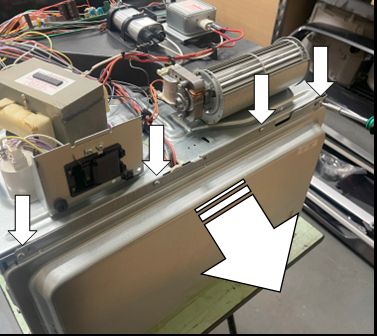

2. Odvijte pet vijakov Torx 20 na obeh straneh zgornje plošče in na sredini zadnjega dela zgornje plošče. Dvignite zgornjo ploščo z zadnje strani in jo odstranite.

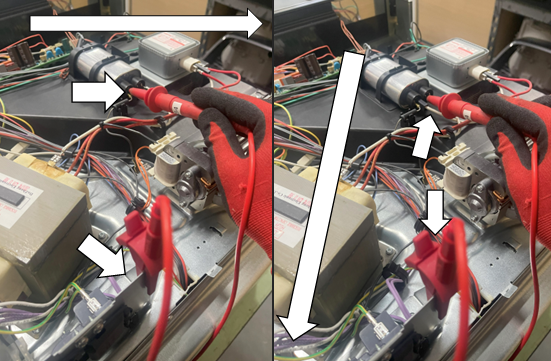

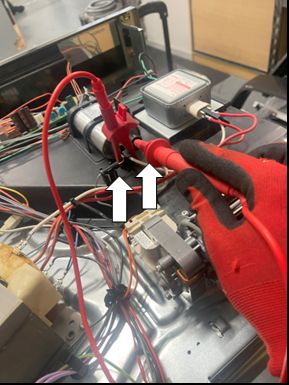

3. Izpraznite kondenzator. OPOMBA: Kondenzator je treba izprazniti pred kakršnimikoli popravili.

4. Odvijte štiri vijake Torx 20 na vrhu zadnje plošče in povlecite zadnjo ploščo proti sebi, da jo sprostite.

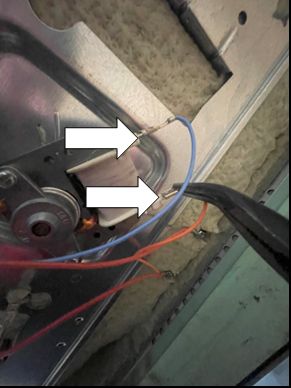

5. Previdno odklopite ožičene konektorje z jezička motorja ventilatorja. (Opomba: Pred odklopom fotografirajte položaj/lokacijo ožičenja.) Pazite, da konektorjev ne poškodujete.

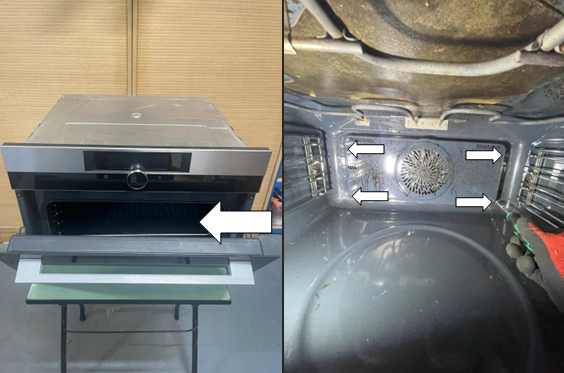

6. Odvijte štiri vijake Torx 20 in odstranite pokrov ventilatorja v notranjosti pečice.

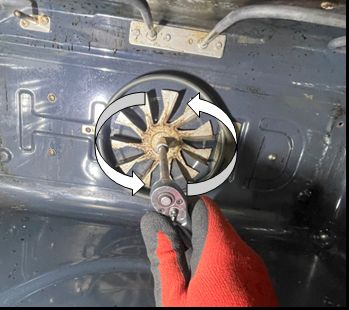

7. Odvijte 10 mm matico na lopatici ventilatorja.

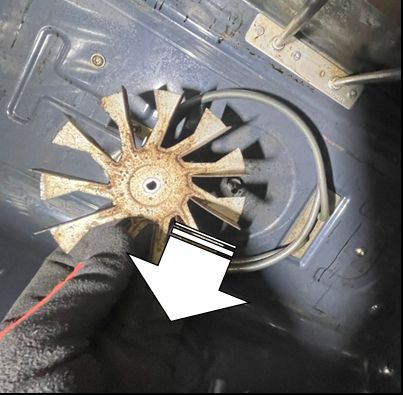

8. Potegnite lopatico ventilatorja proti sebi, da jo odstranite.

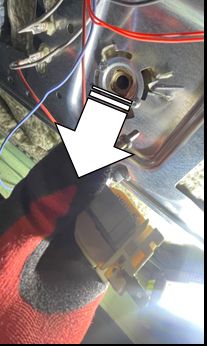

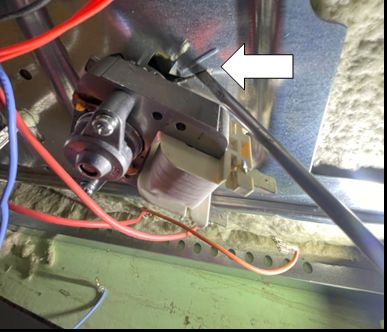

9. Z ravnim izvijačem previdno iztaknite pritrdilno sponko, ki drži motor ventilatorja na mestu.

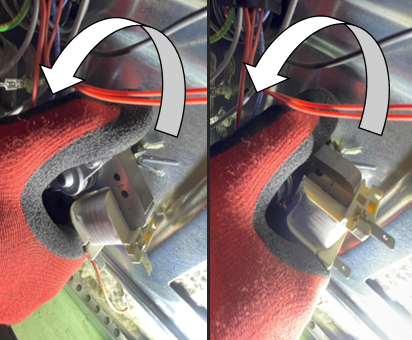

10. Zavrtite motor ventilatorja v nasprotni smeri urinega kazalca, da ga sprostite in odstranite.

11. Pri ponovnem sestavljanju ponovite korake v obratnem vrstnem redu.
